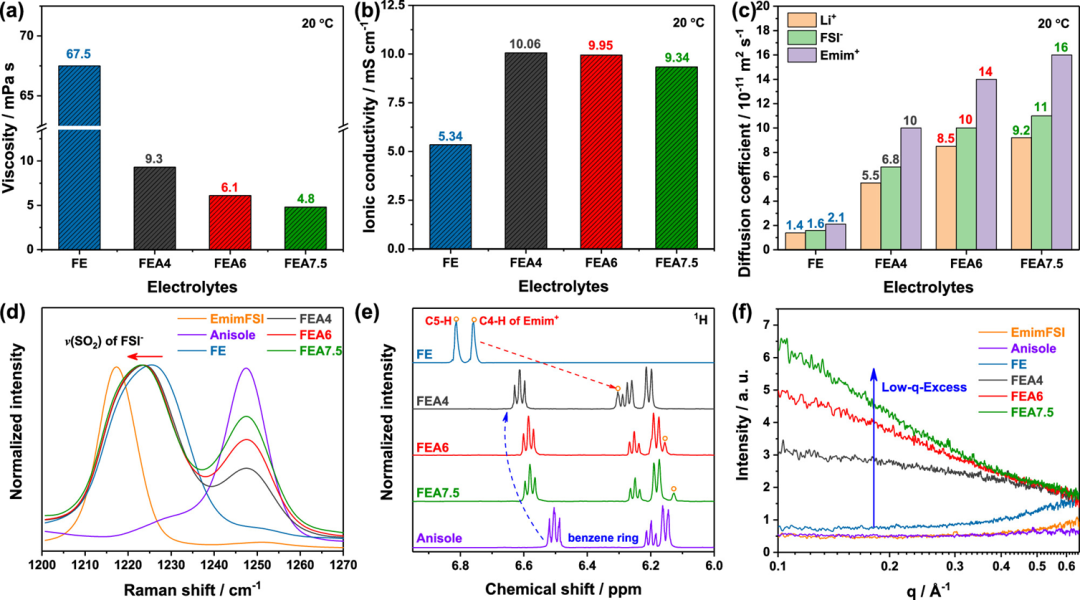

采用高比容量和低電位的鋰金屬陽極(LMA)的鋰金屬電池(LMBs)，是下一代高能量密度二次電池的潛在候選者。然而，由于LMAs上缺乏足夠的保護(hù)性固體電解質(zhì)界面(SEI)，通常會導(dǎo)致低鋰剝離/電鍍庫侖效率(CE)和鋰枝晶生長。這些問題嚴(yán)重影響了實際LMBs的循環(huán)穩(wěn)定性。由于電解質(zhì)在SEI形成中起著至關(guān)重要的作用，電解質(zhì)加工越來越重視增強(qiáng)SEI。在新興的電解質(zhì)中，局部濃縮電解質(zhì)(LCEs)由濃縮電解質(zhì)和非溶劑化、低粘度共溶劑組成，因其高鋰剝離/電鍍CE而脫穎而出。目前LCEs中使用的大多數(shù)非溶劑化共溶劑都是高度氟化的，具有強(qiáng)吸電子效應(yīng)的氟化基團(tuán)降低了配位基團(tuán)的電子密度，使共溶劑具有非溶劑化特性，對LMA具有高電化學(xué)穩(wěn)定性。然而，由于其中所含的-CF₃和/或-CF₂基團(tuán)，這些全氟烷基和多氟烷基物質(zhì)(PFAS)會導(dǎo)致環(huán)境和職業(yè)安全問題。
