（1）使用純EMIMBF4，雙電層電容器不能在-20 ℃以下工作。而采用新型電解液，不論溫度高低，在低頻區(qū)下曲線接近豎直垂線，表明這種高純石墨烯-離子液體體系擁有理想的電容特性。

（2）使用高純介孔石墨烯電極材料，將體積比為1:1 的EMIBF4與GBL混合所得電解液（E1G1），比體積比為1:1 的EMIBF4與PC混合所得電解液（E1P1）相比，-50 ℃，3.7V下電容性能更佳(圖4a )。同時，E1G1可允許電容器下探至-70 ℃工作，仍能保持可觀的響應速率與可觀的容量(圖4b)。與同類報道相比，本文中在低溫域下比容量為最高值(圖4c, 4d)。同時，實驗證實，該電解液在-30℃，3.7V下工作時，在8000次循環(huán)后，比容量及庫倫效率依然可保持100%。

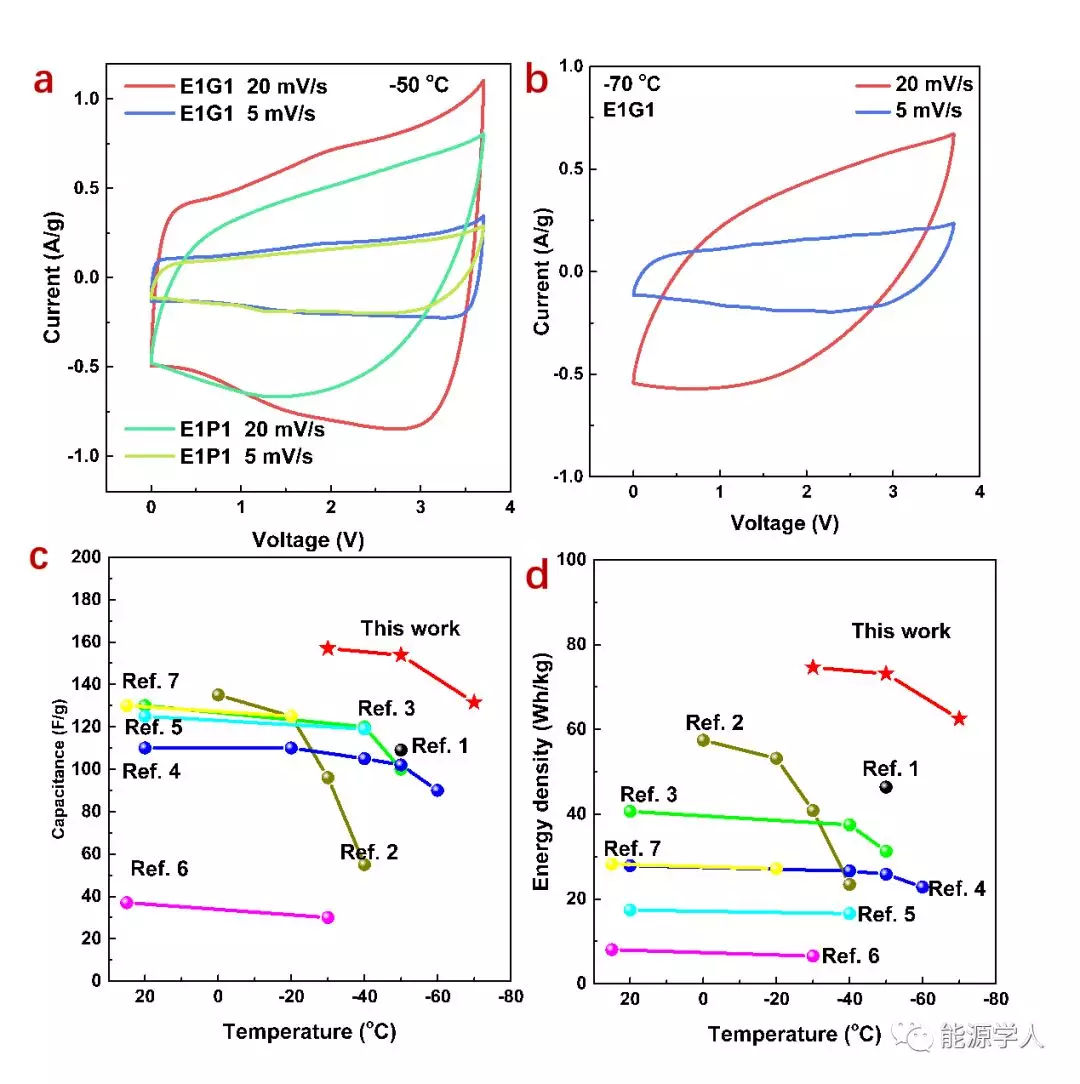

圖4（a） 石墨烯在E1G1與E1P1電解液中的CV曲線（-50 oC,3.7V）；（b）石墨烯在電解液E1G1 中CV曲線（-70 oC，3.7V）；（c） 本文結(jié)果與其他報道的比容量對比（基于電極材料）；（d）本文結(jié)果與其他報道的能量密度對比（基于電極材料）。
