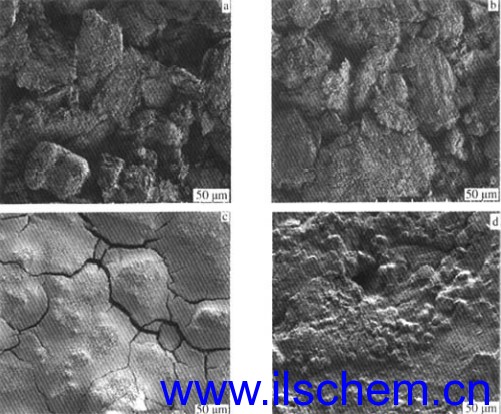

將分別含有LiPF6和LiODFB電解液的 LiFePO4／石墨電池進行5周常溫(25℃)循環和30周高溫(60℃)循環，然后在手套箱中將石墨極片拆下， 用溶劑碳酸二甲酯(DMC，易揮發)清洗，除去電極表 面殘留電解液，真空干燥5 h后，進行SEM觀察．石 墨電極在兩種電解液中常溫循環后的形貌如圖(a， b)所示，由圖對比可以看出，在LiPF6基電解液中循 環后的石墨電極表面較粗糙，在電極表面覆蓋膜并不明顯：而石墨電極在LiODFB基電解液中循環后， 能明顯看到電極表面被一層膜覆蓋，并且所形成的 SEI膜更致密、平滑。

電池在LiPF6基電解液中高溫循環30周后，可以直接看到石墨電極表面有大量類似鐵銹的黃色固體，而在LiODFB基電解液中高溫循環后的石墨電極卻沒有。通過SEM觀察，如圖(c，d)所示，當電極在高溫條件下循環30周后，電極表面覆蓋物明顯變厚，在LiPF6基電解液中高溫循環的石墨電極表面 出現了裂痕，而在LiODFB基電解液中循環的石墨電極表面保持得較完整，結果表明在LiODFB中生成的SEI膜更致密、熱穩定性更好。
